Эффект памяти

Казалось бы, что может быть проще? Разрядился аккумулятор - подключай зарядное устройство и заряжай до готовности. Однако в один прекрасный момент начинаешь замечать, что время работы полностью заряженного аккумулятора становится меньше, чем было ранее. В чем дело? Кто виноват и как объяснить данное явление?

Рассмотрим эту проблему и ее решение на примере аккумуляторов для сотового телефона. Впрочем, все нижеизложенное будет справедливо и для аккумуляторов радиостанций, радиотелефонов и радиоудлинителей, портативных компьютеров, цифровых фотоаппаратов и видеокамер, ручных инструментов.

Начнём с никель-кадмиевых (NiCd) и никель-металлгидридных (NiMH) аккумуляторов. Всем известно, что по окончании заряда аккумулятора в обычном зарядном устройстве, загорается зеленый свет индикатора, указывающий на то, что аккумулятор полностью заряжен и готов к работе. Если аккумулятор заряжается в телефоне, то последний сообщит вам об этом присущим ему способом.. В результате вы полагаете, что ваш аккумулятор заряжен, обладает полной емкостью и ему можно доверять на все 100%.

Но … не верь глазам своим! "Зеленый свет" обычного зарядного устройства никоим образом не гарантирует достаточную (номинальную) емкость и исправность аккумулятора. Все дело в том, что обычное зарядное устройство заряжает (наполняет) аккумулятор электрической энергией лишь до тех пор, пока есть "свободное место", в то время как количество закачанной в аккумулятор энергии никак не оценивается! Напрашивается простая аналогия со стаканом. Если в пустой стакан можно налить 200 мл воды, то в тот же стакан, но частично заполненный, например, песком или мелкими камешками - гораздо меньше. Продолжая эту аналогию, отметим, что каждый цикл заряда-разряда вносит в наш стакан-аккумулятор "посторонние примеси", уменьшая тем самым объем для хранения полезной энергии.

Естественно, возникает вопрос: почему аккумулятор в процессе эксплуатации постепенно становится неспособным принять во время заряда то количество энергии, на хранение которого он рассчитан?

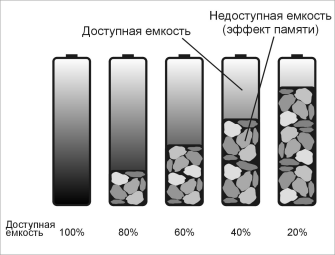

Для примера на рис. 1 схематично изображены 5 различных состояний одного и того же NiCd аккумулятора.

Рис. 1. Емкость аккумулятора в зависимости от состояния его рабочего вещества.

Левый крайний аккумулятор обладает стопроцентной емкостью. Его рабочее вещество имеет однородную структуру из мельчайших частиц и максимальную площадь активной поверхности. Крайний правый - наихудший и имеет только 20 % от номинальной емкости. Частицы его рабочего вещества укрупнились, и площадь активной поверхности значительно уменьшилась. Причина этого явления заключается в том, что в процессе эксплуатации с каждым новым циклом заряда-разряда рабочее вещество внутри NiCd и NiMH аккумуляторов постепенно изменяет свою структуру в сторону уменьшения площади активной поверхности, что приводит к уменьшению реальной емкости. Этот эффект, называемый также эффектом памяти, развивается вследствие заряда не полностью разряженных аккумуляторов на основе никеля и сильнее всего проявляется в никель-кадмиевых аккумуляторах. Никель-металлгидридные аккумуляторы подвержены эффекту памяти в меньшей степени. Рассмотрим изображенную а рис. 2 анодную пластину нового NiCd аккумулятора: кристаллические образования имеют малые размеры (около 1мкм), и площадь их соприкосновения с электролитом максимальна.

Рис 2. Структура анодной пластины нового NiCd аккумулятора

В процессе эксплуатации потребители, как правило, не дожидаются полной разрядки аккумулятора перед очередным зарядом. Впрочем, это вполне естественно, особенно, когда отсутствует запасной аккумулятор. Однако в результате такой практики через 3 - 6 месяцев (в зависимости от частоты заряда, глубины разряда, условий эксплуатации, качества аккумулятора и фирмы-изготовителя) реальная емкость аккумулятора заметно уменьшается. Сокращается также и время заряда. Кроме того, возможно небольшое увеличение внутреннего сопротивления аккумулятора. Словом, начинает проявляться эффект памяти. Состояние такого аккумулятора с укрупненными кристаллическими образованиями показано на рис.3.

Рис 3. Структура анодной пластины NiCd аккумулятора, не подвергавшегося периодической тренировке

Если и далее не принимать особых мер, то при дальнейшей эксплуатации увеличивающиеся кристаллические образования могут привести к разрушению сепаратора (своего рода перегородки, разделяющей анод и катод) и увеличению тока саморазряда. В этом случае аккумулятор становится подобен худому ведру: воду носить можно, но недалеко.

Что же делать? Вспомнить старое доброе правило: легче эффект памяти предотвратить, чем потом устранить. А для предотвращения необходимо применять тренировку аккумуляторов, под которой понимаются периодические (3 - 4 раза) циклы заряда и последующего разряда до напряжения 1 вольт на элемент.

Теперь несколько слов о периодичности данного процесса. Рекомендации таковы: для никелькадмиевых аккумуляторов - один раз в месяц, для никель-металлгидридных - раз в два месяца. Если делать это чаще, то полезный эффект увеличивается незначительно, а износ аккумулятора значительно возрастает.

Всегда ли помогают тренировочные циклы заряда-разряда? Не всегда. С запущенными аккумуляторами дело обстоит сложнее, и помочь тут может только метод восстановления, основанный на глубоком (до 0.4 вольта на элемент) разряде аккумуляторов по специальному алгоритму. При таком разряде происходит дробление крупных кристаллических образований, в результате чего емкость аккумулятора восстанавливается. Структура рабочего вещества восстановленного аккумулятора показана на рис.4.

Рис 4. Структура анодной пластины восстановленного NiCd аккумулятора

Однако следует отметить, что некоторые из восстановленных аккумуляторов могут иметь высокий саморазряд вследствие повреждения кристаллическими образованиями материала сепаратора. По большей части это присуще старым аккумуляторам.

А теперь подведем итоги.

  1. Эффект памяти свойственен только аккумуляторам на основе никеля, причем сильнее всего он проявляется в никель-кадмиевых аккумуляторах. Существуют мнение, что в никель-металлгидридных аккумуляторах этот эффект просто не успевает значительно проявиться из-за меньшего срока их службы. В то же время ряд фирм, выпускающих NiMH аккумуляторы, заявляет, что их аккумуляторы свободны от этого эффекта. Например, фирма GP Batteries International Limited  в сопроводительной этикетке на некоторые типы своих аккумуляторов указывает следующие параметры: количество циклов разряда/заряда - 1000, отсутствие эффекта памяти и необходимости разряда аккумулятора перед зарядом. Словом, параметры более чем привлекательны.
  2. Часто на эффект памяти списывают повреждения аккумулятора, вызванные неправильной эксплуатацией: использованием неисправного или "неродного" зарядного устройства, длительным пребыванием в зарядном устройстве, переохлаждением или перегревом аккумулятора, да и просто браком по вине изготовителя или поставщика.
  3. Для предупреждения эффекта памяти при отсутствии специальных зарядных устройств можно порекомендовать заряд после как можно более полного разряда аккумулятора в телефоне.

И в заключение несколько слов о литий-ионных (Li-ion) аккумуляторах.

С ними дело обстоит с точностью до наоборот. Они не подвержены эффекту памяти. Более того, Li-ion аккумуляторы предпочитают заряженное состояние незаряженному. Их можно ставить на заряд в любой момент и держать в зарядном устройстве сколько угодно. Зарядные устройства для Li-ion аккумуляторов после окончания заряда автоматически отключаются, поскольку Li-ion аккумуляторы нельзя перезаряжать. Важно только, чтобы это устройство было предназначено для заряда Li-ion аккумуляторов именно этого производителя. В противном случае аккумулятор может быть либо недозаряжен, либо испорчен. Другая важная особенность Li-ion аккумуляторов - это необходимость их хранения только в заряженном состоянии.


Источник: http://www.hardware.ru
